Przemysłowy wykrywacz metali Barrier
Wykrywacz metalu Barrier309 / 409
Urządzenie do wykrywania fragmentów metalu w przepływie poruszającego się materiału nawet na stalowych taśmach linowych. Przeznaczony jest do zapewnienia bezawaryjnej pracy urządzeń kruszących w przemyśle wydobywczym i przetwórczym poprzez automatyczne wykrywanie fragmentów metali zarówno magnetycznych, jak i niemagnetycznych.
Moduł konwersji2М309F / 2M409F
realizuje funkcję wykrywania metalu, automatyczną regulację w przypadku zmiany składu rudy żelaza / miedzi, korekcję czułości, oblicza rozmiar i długość wykrytego metalu oraz odległość do niego od cewki poszukiwawczej przenośnika.
Cewka wyszukiwarka1Д203
wykonywana jest w różnych rozmiarach, z oknem od 600x300mm do 4000x1000mm. Możliwe są inne konfiguracje cewki w zależności od wymagań klienta, np. w formie owalu, koła, sześciokąta itp.
Detektor połączeń nitowanych1С503
pozwala na wykrycie obcego metalu o wymaganych wymiarach na taśmach nitowanych, nawet bezpośrednio na przyprawie do paska bez utraty czułości.
Moduł prędkości taśmy1С301
Odległość od wykrywacza metalu do wykrytego metalu może się znacznie różnić, co pociąga za sobą długi czas poszukiwania metalu przez operatora. Określenie dokładnej lokalizacji wykrytego metalu poprzez wskazanie odległości od sondy pozwala znacznie skrócić przestój produkcyjny.
Moduł kontrolny3В309M
Zapewnia zasilanie modułów wykrywacze metalu, podłączenie do sieci Modbus RTU, separację galwaniczną sygnałów sterujących. Ten moduł jest instalowany bezpośrednio na lub w pobliżu cewki wyszukiwania
Moduł kontrolny3В409Е
zapewnia wizualizację i sterowanie wykrywacze metalu, połączenie sieciowe poprzez Ethernet (Modbus TCP) / RS485 (Modbus RTU), system kontroli dostępu użytkowników, dziennik zdarzeń, wizualizację danych w czasie rzeczywistym.
Cechy
Opis
Tunelowy Wykrywacz metali „Barier” to stacjonarne urządzenia do wykrywania odłamków metalu w przepływie poruszającego się materiału z jedną strefą kontrolną, automatyczną kontrolą parametrów wykrywania, działające w trybie ciągłym. Górniczy wykrywacz metali przeznaczony jest do zapewnienia bezawaryjnej pracy urządzeń kruszących w przemyśle wydobywczym i przetwórczym poprzez automatyczne wykrywanie fragmentów metali z metali żelaznych, nieżelaznych i ich stopów.
Przemyslowy wykrywacz metalu dla przenośników taśmowych zatrzymuje przenośnik w celu ręcznego wydobycia (lub steruje stacją prostownikową separatora elektromagnetycznego w celu automatycznego wyjęcia) po wykryciu niełamliwego fragmentu metalu, pokazuje rozmiar i długość wykrytego metalu oraz jego położenie względem czujnika przenośnika na wyświetlaczu cyfrowym i wyświetlaczu graficznym.
Zaprojektowany, aby zapobiec uszkodzeniu taśmy przenośnika z powodu długich prętów przebijających taśmę w punktach transferu, wykrywacz metali «Bariera» w tym trybie selektywnie wykrywa tylko długie metalowe przedmioty o określonej długości.
Stopień ochrony IP68
Interfejs graficzny
Sterowanie przemysłowym wykrywaczem metali „Barrier-409” odbywa się za pośrednictwem graficznego interfejsu modułu sterującego 3B409E, który jest oparty na systemie czasu rzeczywistego i zapewnia następujące funkcje dodatkowe:
- Automatyczna zmiana profilu rudy
- Wizualizacja danych
- Dziennik zdarzeń
- Profile typu rudy
- Kontrola dostępu
- Zdalna diagnostyka przez VNC
- Zdalna aktualizacja oprogramowania
Autokorekta ustawień podczas zmiany właściwości rudy
Autokorekta ustawień wykrywacza metalu realizowana jest metodą operacyjnej kontroli zawartości użytecznego składnika w rudy żelaza (lub innej rudy silnie zmineralizowanej lub magnetycznej), porównywaniu uzyskanych danych z zadanymi profilami produktów oraz automatycznej przełączanie profili.
Stan przenośnika
Dziennik zdarzeń
Dziennik zdarzeń przechwytuje wszystkie zdarzenia zachodzące w wykrywaczach metali, sortuje i przechowuje je w pamięci wewnętrznej z możliwością eksportu na dysk USB:
- Błąd blokady zatrzymania przenośnika
- Zmień ustawienia
- Rozmiar, długość i odległość do wykrytego metalu
- Ruda na przenośniku

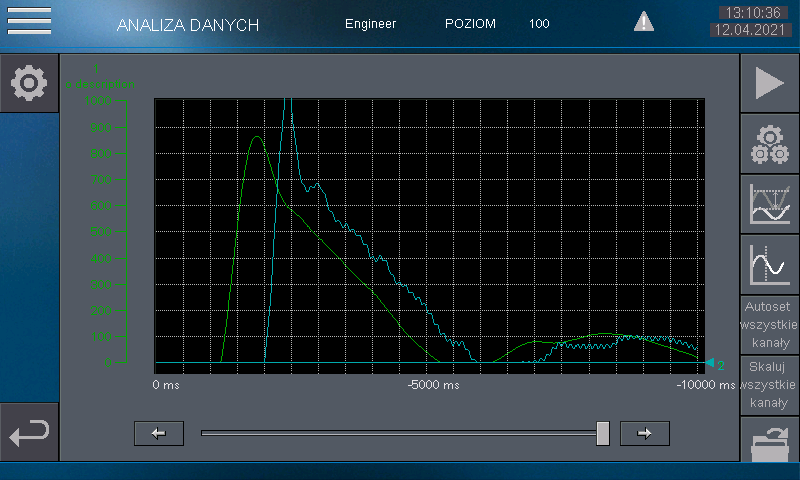

Analiza danych
Wizualizacja w czasie rzeczywistym danych z wykrywacza metali, z możliwością wyświetlania przez wyzwalanie, ustalanie i skalowanie każdego kanału, pozwala specjalistom technicznym przedsiębiorstwa lub służbie Slavutich Technology LLC dokonać precyzyjnego dostrojenia lub określenia:
- działanie przenośnika
- wpływ rudy
- właściwości taśm pasowych
- efekt spawania
- stan przenośnika taśmowego
Zdalna diagnostyka
Możliwość zdalnego sterowania przez VNC w celu diagnozowania i konfiguracji wykrywacza metali „Barrier-409”, a także aktualizacji oprogramowania.
Działanie wykrywacza metali
Różnica między modelami wykrywaczy metali «Barrier»
Barrier
409
Barrier
309
Sprawdź również: Czujnik ruchu taśmy przenośnika taśmowego
Przemysłowy detektor metali to zaawansowane urządzenie służące do wykrywania metalowych elementów, które znajduje zastosowanie zarówno w górnictwie, jak i metalurgii. Działa on na zasadzie wykrywania zmian w generowanym przez siebie polu elektromagnetycznym — gdy wejdzie w nie jakiś metalowy przedmiot, dochodzi do zakłócenia pola, co umożliwia precyzyjne wykrycie niechcianego elementu. Z uwagi na wszechstronne zastosowanie tunelowych wykrywaczy metali są one wykorzystywane zarówno w branży chemicznej, spożywczej, metalurgicznej, farmaceutycznej, jak i górniczej. Regularna kalibracja urządzeń oraz dostosowywanie ich do bieżących potrzeb to gwarancja niezawodnego działania w każdych warunkach.
Gdzie przydaje się przemysłowy wykrywacz metali Barrier?
W odpowiedzi na zróżnicowane oczekiwania prezentujemy bramkowy detektor metalu Barrier, który został opracowany dla przenośników taśmowych do wykrywania stali manganowej w przepływie hematytowej lub magnetytowej rudy żelaza (o zawartości żelaza do 70%). Urządzenie to jest dedykowane dla przemysłu górniczego, doskonale spełniając swoje funkcje zarówno w małych kopalniach kamienia, jak i większych przedsiębiorstwach. Oprócz tego prezentowany tunelowy wykrywacz metali często interesuje też rozmaite firmy projektowe i inżynieryjne realizujące projekty dla większych graczy. Przez ponad 25 lat doświadczenia udało nam się zrealizować kilkaset zleceń w zakresie montażu detektora Barrier czy to na terenie Ukrainy, Kazachstanu, Uzbekistanu, Estonii, Gruzji, Gwatemali, czy Polski. Bogata praktyka sprawia, że nie boimy się nawet najtrudniejszych wyzwań.
Przemysłowy detektor metalu Barrier — charakterystyka
Innowacyjny wykrywacz metali jest urządzeniem służącym do wykrywania odłamków metalu w poruszającym się materiale — nawet w przypadku transportu po taśmach ze stalowymi linami. Bramkowy detektor zatrzymuje przenośnik po wykryciu metalu, umożliwiając jego ręczne wydobycie lub też steruje separatorem elektromagnetycznym do automatycznego usuwania. Co ważne, dostarcza również informacji na temat rozmiaru, długości oraz położenia elementu względem cewki, a ponadto jest zaprojektowany w taki sposób, aby zapobiegać uszkodzeniom taśmy przenośnika z powodu długich prętów.
Do zalet przemysłowego detektora metali Barrier należą:
- możliwość pracy z rudami,
- detekcja niemagnetycznej stali manganowej,
- automatyczna praca na taśmach przenośnikowych połączonych metalowymi zaciskami,
- praca z taśmami przenośnikowymi typu steel-cord,
- ochrona sprzętu do kruszenia (kruszarek) przed uszkodzeniami przez obce metalowe elementy.
Górniczy wykrywacz metali Barrier — co odpowiada za jego niezawodne działanie?
Do kluczowych elementów układu należą moduł konwersji 2M409F oraz moduł kontrolny 3B409E. Do zadań tego pierwszego należy wykrywanie metalu, automatyczna regulacja w przypadku zmiany składu rudy, a także korekcja ustawień, umożliwiająca precyzyjne określenie położenia wykrytego metalu na taśmie. W przeciwieństwie do wielu innych przemysłowych wykrywaczy metali wyświetla całkowity rozmiar elementów, eliminując przeskakiwanie metalu podczas wyszukiwania. Moduł 3B409E odpowiada z kolei za sterowanie detektora Barrier, dając dostęp do systemu kontroli użytkownika, dziennika zdarzeń czy wizualizacji danych w czasie rzeczywistym.
Gdzie znaleźć można przemysłowy detektor metalu Barrier?
Nasze rozwiązania są wykorzystywane na szeroką skalę w krajach na całym świecie. W Ukrainie są one ważnym elementem zakładów górniczych oraz Zakładów Wzbogacania Rud Żelaza, a ponadto służą kontroli całego produkowanego uranu. Tunelowe wykrywacze metali Barrier są również wykorzystywane m.in. w:
- Gruzji (żelazna ruda oksydowo-złotomiedziowa, ruda niklu),
- Uzbekistanie (ruda siarczkowa, ruda miedziowo-molibdenowa),
- Kazachstanie (ruda boksytu).
